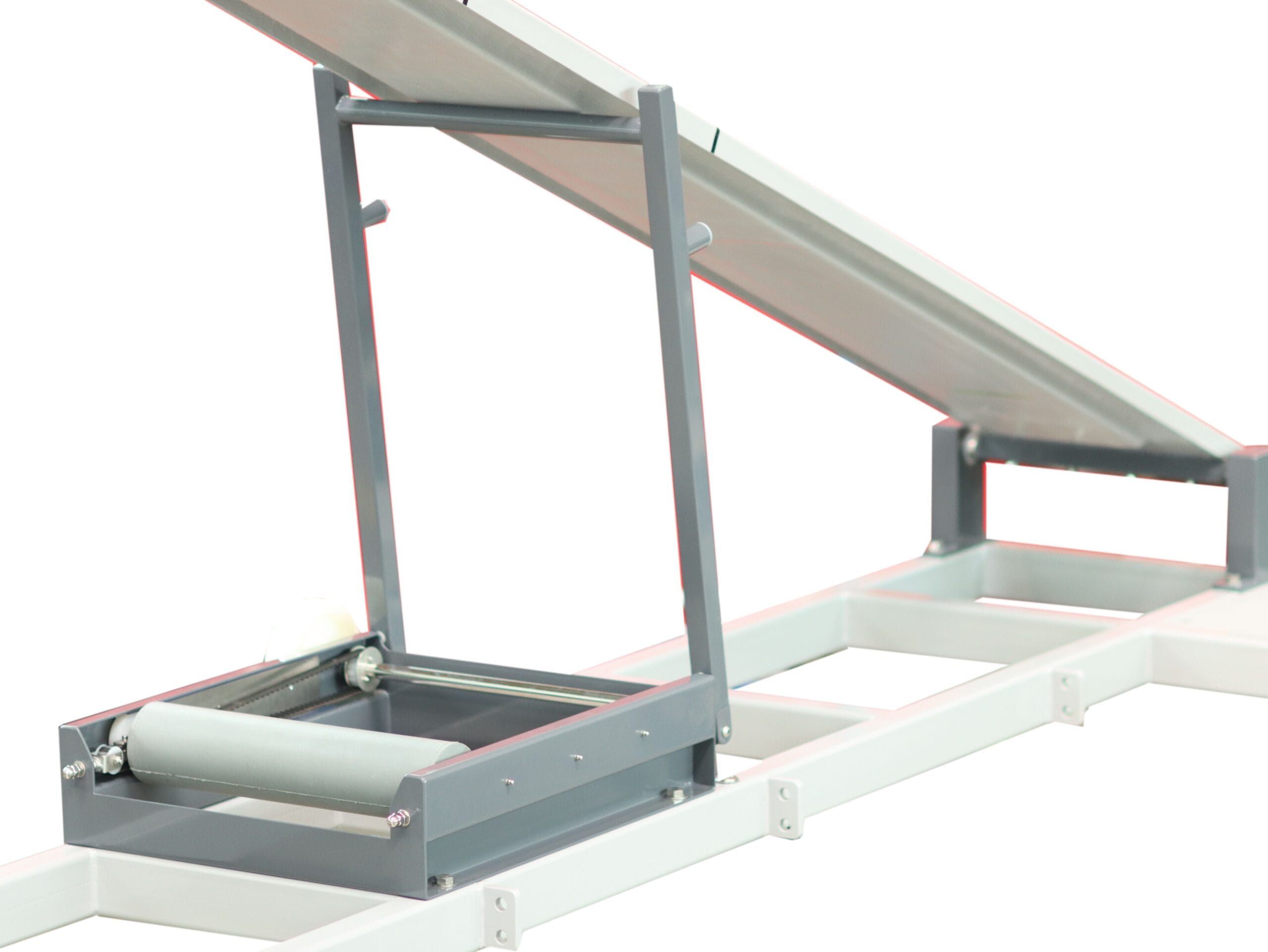

Mehrpreis für manuelle Hochstellvorrichtung für Sprungbretter Ein stabiler Edelstahlbügel, der an der Walzenverstellung angebracht wird, verhindert das Herunterklappen eines hochgeklappten Sprungbrettes und arretiert sich gleichzeitig. Ohne Strom oder Druckluft zu betreiben. Material: V4A (1.4571) pulverbeschichtet RAL 7015 Fabrikat: Roigk R8001M (www.roigk.de) oder gleichwertiger Art Angebotenes Fabrikat: ……………………………….
Zur temporären Hochstellung eines Sprungbrettes, z. B. bei Sperrung, bei Schwimmwettkämpfen, bei Wasserballwettkämpfen, etc.
Die Hochstellvorrichtung wird an einer Walzenverstellung R771252 angeschweißt.
Material: V4A (1.4571) pulverbeschichtet RAL 7015
Sinnvoll beim Einsatz von höhenverstellbaren Hubböden. Die elektrische Hochstellvorrichtung verhindert durch Schrägstellung des Sprungbrettes wirkungsvoll das Betreten des Sprungbrettes bei hochgefahrenem Hubboden, um das Abspringen zu verhindern. Elektroverstellung mit Niedervoltmotor und Endstoppsignal zur Übergabe an bauseitiges Steuerungssystem. Nur für eine neue Sprunganlage geeignet, da das System am Sprungturmrahmen befestigt wird und mit eingeplant werden muss.
Eingangsspannung: 24 V DC (Kabel 2 x 2,5 mm²)
Eingangsstrom: 2 – 21 A
Schutzart: IP 66 (dynamisch)
Material: V4A (1.4571) pulverbeschichtet RAL 7015
Ohne Geländer
Passend zu den größeren Anlagen erfolgt die vordere Befestigung der Sprunganlage auf einer großen Rundsäule. Der Aufstieg kann von hinten, von rechts oder von links erfolgen. Die Voraussetzung zur Nutzung ist, dass der Wasserspiegel niedriger als der Beckenumgang oder gleich hoch ist, da sonst ein Geländer benötigt würde.
Die Sprunganlage ist ausgerüstet für die Aufnahme der Roigk Walzenverstellung R771252, dem Roigk Geräuschdämpfer R32 und dem Roigk Endlager R31 oder alternativ für den Durafirm Sprungbrett-Unterbau R771161.
Benötigte Mindestwassertiefe gemäß Norm: 3.400 mm
Material: GfK, Edelstahl 1.4571 (316Ti) elektropoliert
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
Die Sprungbretter sind aus glasfaserverstärktem Kunststoff ohne Holzeinlage hergestellt und rutschfest besandet (Rutschklasse C). Diese Konstruktion zeichnet sich besonders durch die positiven Schwingeigenschaften aus. Unsere Sprungbretter werden seit vielen Jahren für den Breitensport mit großem Erfolg eingesetzt. Die Sprungbretter entsprechen inkl. Schrauben und Edelstahllaschen den Vorschriften der DIN EN 13451-10 und sind TÜV-geprüft.
Farbe: seitlich weiß (RAL 9016) und Beschichtung grau (RAL 7015) oder Sonderfarben
Größe: 500 x 4.800 mm
Passend für Roigk Walzenverstellung R771252, Endlager R31 und Dämpfer R32
Zielgruppe: öffentliche Bäder, Publikumsbetrieb, Schulsport
Material: Glasfaserverstärkter Kunststoff (GfK)
In leichter Optik auf einer einzelnen Rundsäule. Der Aufstieg kann von rechts oder von links erfolgen. Die Sprunganlage ist ausgerüstet für die Aufnahme der Roigk Walzenverstellung R771252, dem Roigk Geräuschdämpfer R32 und dem Roigk Endlager R31 oder alternativ für den Durafirm Sprungbrett-Unterbau R771161.
Benötigte Mindestwassertiefe gemäß Norm: 3.700 mm
Material: Belag GfK, Geländer und Leiter Edelstahl 1.4571 (316Ti) elektropoliert, Säule und Plattform Stahl verzinkt
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
Mit “GESPERRT”-Aufkleber und zwei Haken zum Einhängen in Sprungturmleitern.
Größe: 500 x 500 mm
Stärke: 2 mm
Material: Edelstahl V4A (1.4571)
Passend zu den größeren Anlagen erfolgt die vordere Befestigung der Sprunganlage auf einer großen Rundsäule. Der Aufstieg kann von hinten, von rechts oder von links erfolgen.
Die Sprunganlage mit vollflächigem Geländer wird dann eingesetzt, wenn der Beckenumgang tiefer ist als der Wasserspiegel und somit Fallhöhen von über 1 m entstehen würden.
Die Sprunganlage ist ausgerüstet für die Aufnahme der Roigk Walzenverstellung R771252, dem Roigk Geräuschdämpfer R32 und dem Roigk Endlager R31 oder alternativ für den Durafirm Sprungbrett-Unterbau R771161.
Benötigte Mindestwassertiefe gemäß Norm: 3.400 mm
Material: Belag GfK, Geländer und Leiter Edelstahl 1.4571 (316Ti) elektropoliert, Säule und Plattform Stahl verzinkt
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
In leichter Optik auf einer einzelnen Rundsäule. Der Aufstieg kann von rechts oder von links erfolgen. Die 5-m-Anlage muss immer mit einer 3-m-Anlage kombiniert werden, da die Leitern nur maximal 3.000 mm lang sein dürfen.
Benötigte Mindestwassertiefe gemäß Norm: 3.700 mm
Material: Belag GfK, Edelstahl 1.4571 (316Ti) elektropoliert
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
Für eine bis zu 90%ige Geräuschdämmung und zur Schonung der Sprungbrettanlage. Der Geräuschdämpfer wird vor allem im Hallenbad sehr empfohlen.
Material: Edelstahl V4A (1.4571) pulverbeschichtet für verbesserte Korrosionsbeständigkeit
Bohrlochabstand Bodenbefestigung: 600 mm
In leichter Optik auf einer einzelnen Rundsäule. Der Aufstieg kann von rechts oder von links erfolgen. Die Sprunganlage ist ausgerüstet für die Aufnahme der Roigk Walzenverstellung R771252, dem Roigk Geräuschdämpfer R32 und dem Roigk Endlager R31 oder alternativ für den Durafirm Sprungbrett-Unterbau R771161.
Benötigte Mindestwassertiefe gemäß Norm: 3.700 mm
Material: Belag GfK, Edelstahl 1.4571 (316Ti) elektropoliert
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
Passend zu den größeren Anlagen erfolgt die vordere Befestigung der Sprunganlage auf einer großen Rundsäule. Der Aufstieg kann von hinten, von rechts oder von links erfolgen.
Die Sprunganlage mit vollflächigem Geländer wird dann eingesetzt, wenn der Beckenumgang tiefer ist als der Wasserspiegel und somit Fallhöhen von über 1 m entstehen würden.
Die Sprunganlage ist ausgerüstet für die Aufnahme der Roigk Walzenverstellung R771252, dem Roigk Geräuschdämpfer R32 und dem Roigk Endlager R31 oder alternativ für den Durafirm Sprungbrett-Unterbau R771161.
Benötigte Mindestwassertiefe gemäß Norm: 3.400 mm
Material: GfK, Edelstahl 1.4571 (316Ti) elektropoliert
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
In leichter Optik auf einer einzelnen Rundsäule. Mit VSG Vollglasgeländer für besonders leichten Look. Der Aufstieg kann von rechts oder von links erfolgen. Die Sprunganlage ist ausgerüstet für die Aufnahme der Roigk Walzenverstellung R771252, dem Roigk Geräuschdämpfer R32 und dem Roigk Endlager R31 oder alternativ für den Durafirm Sprungbrett-Unterbau R771161.
Benötigte Mindestwassertiefe gemäß Norm: 3.700 mm
Material: Belag GfK, Edelstahl 1.4571 (316Ti) elektropoliert
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
Die Sprungbretter sind aus glasfaserverstärktem Kunststoff ohne Holzeinlage hergestellt und rutschfest besandet (Rutschklasse C). Diese Konstruktion zeichnet sich besonders durch die positiven Schwingeigenschaften aus. Unsere Sprungbretter werden seit vielen Jahren für den Breitensport mit großem Erfolg eingesetzt. Die Sprungbretter entsprechen inkl. Schrauben und Edelstahllaschen den Vorschriften der DIN EN 13451-10 und sind TÜV-geprüft.
Farbe: seitlich weiß (RAL 9016) und Beschichtung grau (RAL 7015) oder Sonderfarben
Größe: 500 x 4.000 mm
Passend für Roigk Walzenverstellung R771252, Endlager R31 und Dämpfer R32
Zielgruppe: öffentliche Bäder, Publikumsbetrieb, Schulsport
Material: Glasfaserverstärkter Kunststoff (GfK)
Mit VSG Vollglasgeländer für besonders leichten Look.
In leichter Optik auf einer einzelnen Rundsäule. Der Aufstieg kann von rechts oder von links erfolgen.
Benötigte Mindestwassertiefe gemäß Norm: 3.500 mm
Material: Belag GfK, Edelstahl 1.4571 (316Ti) elektropoliert
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
In leichter Optik auf einer einzelnen Rundsäule. Der Aufstieg kann von rechts oder von links erfolgen. Die 5-m-Anlage muss immer mit einer 3-m-Anlage kombiniert werden, da die Leitern nur maximal 3.000 mm lang sein dürfen.
Benötigte Mindestwassertiefe gemäß Norm: 3.700 mm
Material: Belag GfK, Geländer und Leiter Edelstahl 1.4571 (316Ti) elektropoliert, Säule und Plattform Stahl verzinkt
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
Ohne Geländer
Passend zu den größeren Anlagen erfolgt die vordere Befestigung der Sprunganlage auf einer großen Rundsäule. Der Aufstieg kann von hinten, von rechts oder von links erfolgen. Die Voraussetzung zur Nutzung ist, dass der Wasserspiegel niedriger als der Beckenumgang oder gleich hoch ist, da sonst ein Geländer benötigt würde.
Die Sprunganlage ist ausgerüstet für die Aufnahme der Roigk Walzenverstellung R771252, dem Roigk Geräuschdämpfer R32 und dem Roigk Endlager R31 oder alternativ für den Durafirm Sprungbrett-Unterbau R771161.
Benötigte Mindestwassertiefe gemäß Norm: 3.400 mm
Material: Belag GfK, Geländer und Leiter Edelstahl 1.4571 (316Ti) elektropoliert, Säule und Plattform Stahl verzinkt
Auf Wunsch kann die Anlage zusätzlich farbig beschichtet werden.
Das sehr robuste Endlager aus 40er Vierkant-Vollmaterial ist geräuscharm in Kunststoff gelagert.
Bohrlochabstand Bodenbefestigung: 150 x 600 mm
Bohrlochabstand Brettschrauben: 120 + 120 + 120 mm
Material: Edelstahl V4A (1.4571) pulverbeschichtet für verbesserte Korrosionsbeständigkeit
